    SSQ-1型套管式伸縮器通稱伸縮節或管道補償器。其結構形式同套管式鑄鐵伸縮器幾乎一樣,它分為限位伸縮器和非限位伸縮器兩種。SSQ-1型套管式伸縮器為非限位套管式伸縮器。可根據用戶要求的伸縮量加工,可耐高壓極限60Mpa(DN300以下),韌性好,安裝時不會因為操作不當造成伸縮器損壞等。
    套管式伸縮器耐腐蝕性不如鑄鐵伸縮器,但可更改其材質例如不銹鋼,代價偏高。很大尺寸可以加工DN4000。SSQ-1型套管式伸縮器適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于170度的蒸汽和顆粒粉狀等介質。

    【產品名稱】:SSQ-1型套管式伸縮器

    【產品別名】:管道伸縮器  套管伸縮器

    【產品規格】:【DN40mm-DN3000mm】

    【產品】:

    【適用范圍】:【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】

    【產品材質】:碳鋼,球墨鑄鐵,不銹鋼.

    【產品顏色】:藍色,可根據客戶要求調色.

    【工作溫度】:-40度至80度

    • 質量穩定:實行全過程質量監控,細致入微,全方位檢測!
    • 價格合理:高效內部成本控制,減少了開支,讓利于客戶!
    • 交貨快捷:好生產流水線,充足的備貨,縮短了交貨期!

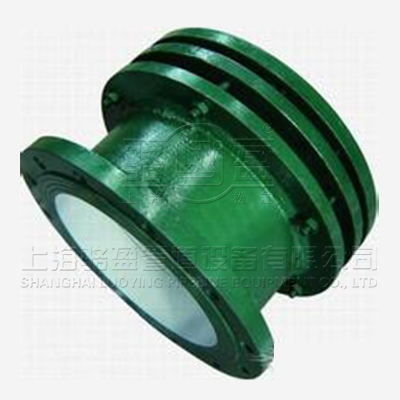

    • SSQ-1套管式伸縮器

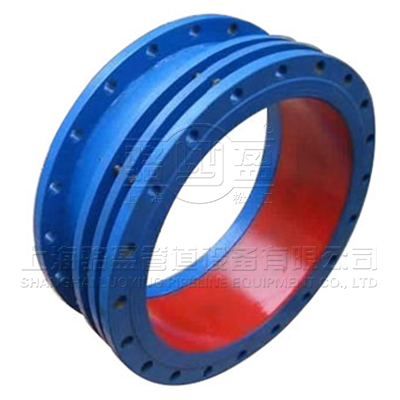

    • SSQ-1套管式伸縮器2

    在線咨詢

    購買熱線: 021-622-00727

    產品優勢

    套管式伸縮器是由體管、伸縮管、壓蘭、密封圈的構成,套管式伸縮器該產品內管材分為鑄鐵(HT)、鍍鋅(DX)和鋼制(SF)三種。此產品用于給排水工程,它為城鎮自來水塔、泵房水表及閥門安裝拆換提供了極大的方便,以及對長離管道用溫差引起的伸縮問題,起到了良好的填補作用。套管式伸縮器在一定范圍內可軸向伸縮,能極大的方便閥門管道的安裝與拆卸。SSQ-1型套管式伸縮器適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于170度的蒸汽和顆粒粉狀等介質。
    1方便泵閥的安裝拆換
    2實現管道的軸向位移的補償
    3性能穩定,大大減少后期的維修工作

    產品特點

    安裝注意事項:
    1、該產品在安裝前應先檢查其型號、規格及管道配置情況,必須符合設計要求。
    2、對帶內套筒的伸縮器應注意使內套筒子的方向與介質流動方向一致。
    3、需要進行冷緊的伸縮器,預變形所用的輔助構件應在管路安裝完畢后方可拆除。
    4、嚴禁用伸縮器變形的方法來調整管道的安裝超差,以免影響伸縮器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
    5、水壓試驗時,應對裝有伸縮器管路端部的次固定管架進行加固,使管路不發生移動或轉動。對用于氣體介質的伸縮器及其連接管路,要注意充水時是否需要增設臨時支架。
    6、管系安裝完畢后,應盡快拆除波伸縮器上用作安裝運輸的黃色輔助定位構件及緊固件,并按設計要求將限位裝置調到規定位置,使管系在環境條件下有充分的補償能力。
    7、套管式伸縮器所有活動元件不得被外部構件卡死或限制其活動范圍,應保證各活動部位的正常動作。

    典型案例

    碾盤山水利樞紐工程與上海駱盈攜手并進


    昨日,湖北省水利廳召開三抓一促動員大會,要求以三抓一促活動推動重大任務完成,力爭實現漢江碾盤山水利樞紐工程開工建設。
    湖北省水利廳全體黨員干部職工認真學習省委主要優異關于三抓一促活動的重要講話和部署,深刻領會開展三抓一促活動的重要意義,要求通過三抓一促活動推動水利十三五良好開局,推動水利事業發展。以三抓一促活動檢驗工作作風轉變,推動重大工作任務完成。從即日起,水利廳把碾盤山水利樞紐工程作為繼鄂北水資源配置工程之后又一個重中之重工作任務,實行壓茬推進,加快推進十幾個前置專項工作,早日完成項目可研報告批復,力爭工程今年開工。
    碾盤山水利樞紐工程與上海駱盈攜手并進,此次合作項目上海駱盈將向碾盤山水利工程提供大量的橡膠接頭,伸縮器,補償器等產品,對于該項目的管道系統將能夠起到良好的保障作用。
    碾盤山水利樞紐工程是事關湖北省經濟社會發展的重大項目之一,納入南水北調以建代補工程,總裝機18萬千瓦。

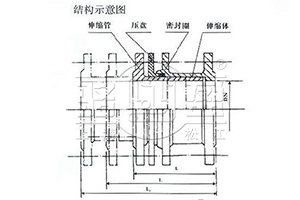

    產品示意圖

    SSQ-1套管式伸縮器

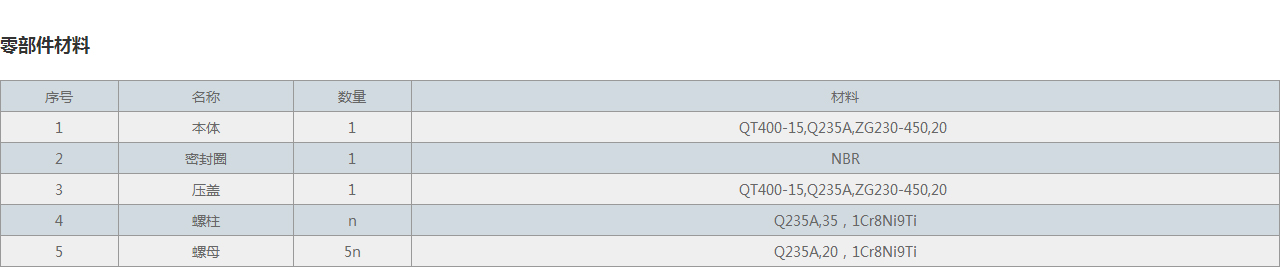

    零部件材料

    請點擊圖片看大圖

    SSQ-1套管式伸縮器

    序號 名稱 數量 材料
    1 本體 1

    QT400-15,Q235A,ZG230-450,20

    2 密封圈 1 NBR
    3 壓蓋 1

    QT400-15,Q235A,ZG230-450,20

    4 螺柱 n Q235A,35,1Cr8Ni9Ti
    5 螺母 5n Q235A,20,1Cr8Ni9Ti

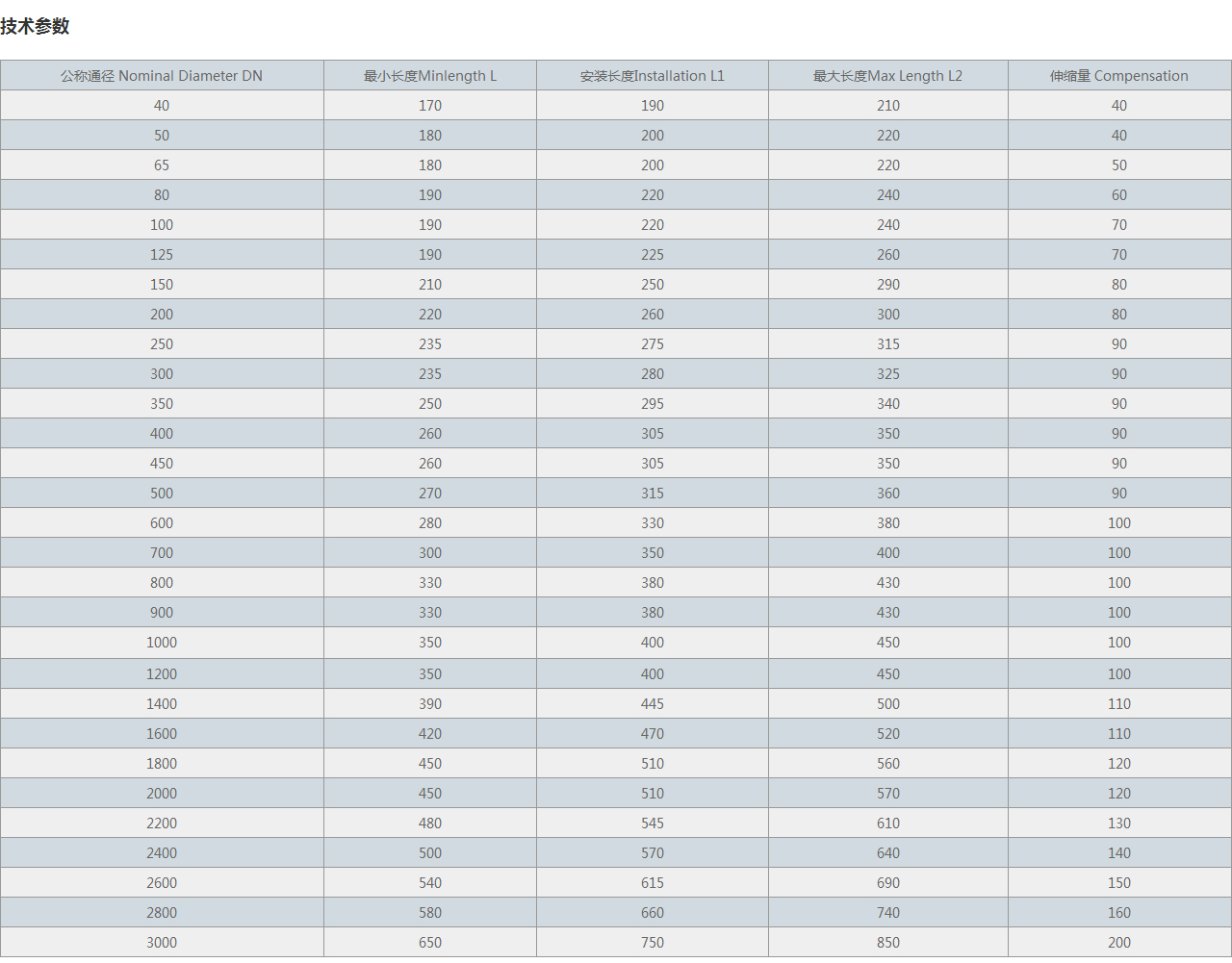

    技術參數

    請點擊圖片看大圖

    SSQ-1套管式伸縮器

    公稱通徑 Nominal Diameter DN 很小長度Minlength L 安裝長度Installation L1 很大長度Max Length L2 伸縮量 Compensation
    40 170 190 210 40
    50 180 200 220 40
    65 180 200 220 50
    80 190 220 240 60
    100 190 220 240 70
    125 190 225 260 70
    150 210 250 290 80
    200 220 260 300 80
    250 235 275 315 90
    300 235 280 325 90
    350 250 295 340 90
    400 260 305 350 90
    450 260 305 350 90
    500 270 315 360 90
    600 280 330 380 100
    700 300 350 400 100
    800 330 380 430 100
    900 330 380 430 100
    1000 350 400 450 100
    1200 350 400 450 100
    1400 390 445 500 110
    1600 420 470 520 110
    1800 450 510 560 120
    2000 450 510 570 120
    2200 480 545 610 130
    2400 500 570 640 140
    2600 540 615 690 150
    2800 580 660 740 160
    3000 650 750 850 200


    說明:
    1,該系列產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便,給長距離管路因溫差引起的伸縮起到了很好的調節作用。
    2,安裝前須松開壓盤螺栓,將該器拉至安裝長度,然后用對角法擰緊,切勿壓偏,如架空使用兩端須安裝相應的固定支架。
    Notes:
    1,The product rovides great convenience to the detachment and installation of water and wastewater piping, water tower,water pum. watermeter, and valve. And it plays a role to resolve the compensation issues caused by temperature different for long pipeline.
    2,Releasing the bolts before the insallation, pulling it to the installation length, screwing it diagonally, but no squashing , and fixed brackets are needed if using them overhead.

    產品服務

    專業制造、專業服務,駱盈為你創造更多價值 !
    不斷提升服務質量,精益求精,“真誠的服務”是駱盈永恒的主題。駱盈嚴格按照 要求,質量嚴格把關,責任到人,確保生產、銷售、服務的健康運行。加強與用戶溝通,竭誠為廣大客戶提供優質產品,至善至美服務,特此駱盈做出如下承諾:

    產品標準
    產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到規定要求,寬度超過標準。
    售前服務
    產品介紹,技術交流,非標產品設計,疑難解答。
    售中服務
    1、守信合同,保證及時供貨,隨時保持與客戶聯系 2、對特殊或復雜的產品,我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
    售后服務
    1、駱盈產品質保期為自出廠起 12 個月,實行“三包”服務(包退、包換、包修)。
    2、產品在使用中我廠定期組織技術、檢查人員進行訪問,征詢用戶對產品質量、使用狀況、改進意見等方面的反饋,以便進一步提高產品質量。
    3、對用戶投訴產品質量問題,快速做出反映,售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
    4、對售后服務,要求用戶填寫服務后的質量反饋表,并做出鑒定意見,共同提高駱盈的產品質量與服務質量。

    訂貨流程與須知

    1、客戶采購清單請傳真至 021-64207088 E-mail:luoying@luoyingsh.com,或來電咨詢 021-62212627。
    2、收到客戶采購清單,為客戶提供產品型號選型與報價(價格清單)。
    3、具體商定:交貨期、特殊要求等事宜。


    訂貨須知
    1、客戶對產品有特殊要求,須在訂貨合同中提供以下說明:
    (1)結構長度
    (2)連接形式
    (3)公稱直徑、全通徑、縮徑、管道尺寸
    (4)用介質及溫度、壓力范圍
    (5)實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
    2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
    3、如由客戶提供確定的產品類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
