SSQ-3套管式伸縮器通稱伸縮節或管道補償器。其結構形式同套管式鑄鐵伸縮器幾乎一樣。套管式伸縮器該產品內管材分為鑄鐵(HT)、鍍鋅(DX)和鋼制(SF)三種。SSQ-3型限位防拉脫伸縮器也稱伸縮節、膨脹節、補償器。伸縮器在一定范圍內可軸向伸縮,能極大的方便閥門管道的安裝與拆卸,在管道允許伸縮量中可以自由伸縮,一旦越過其很大伸縮量就起到限位的作用,確保管道的安全運行。

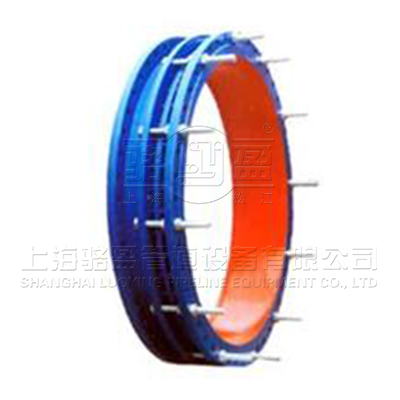

【產品名稱】:SSQ-3型套管式伸縮器
【產品別名】:套管式管道伸縮器 防拉脫套管式伸縮器
【產品規格】:【DN40mm-DN3000mm】
【產品】:
【適用范圍】:【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】:碳鋼,球墨鑄鐵,不銹鋼.
【產品顏色】:藍色,可根據客戶要求調色.
【工作溫度】:-40度至80度
在線咨詢
購買熱線: 021-622-00727
SSQ-3套管式伸縮器該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便,給長距離管路因溫差伸縮起到了很好的調節作用。套管式伸縮器該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便,給長距離管路因溫差伸縮起到了很好的調節作用。套管式伸縮器安裝前須松開壓盤螺栓,將該產品拉至安裝長度,然后用對角法擰緊,切勿壓偏,如架空使用,兩端須安裝相應的固定支架。如選用其它規格可另行生產。連接方式:法蘭連接、焊接兩種,直埋式伸縮器(非地溝、設井安裝時)一般采用焊接。
產品安裝注意事項:
1、套管式伸縮器在安裝前應先檢查其型號、規格及管道配置情況,必須符合設計要求。
2、對帶內套筒的伸縮器應注意使內套筒子的方向與介質流動方向一致,
3、水壓試驗時,應對裝有伸縮器管路端部的次固定管架進行加固,使管路不發生移動或轉動。對用于氣體介質的伸縮器及其連接管路,要注意充水時是否需要增設臨時支架。
4、嚴禁用伸縮器變形的方法來調整管道的安裝超差,以免影響套管式伸縮器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
6、管系安裝完畢后,應盡快拆除伸縮器上用作安裝運輸的黃色輔助定位構件及緊固件,并按設計要求將限位裝置調到規定位置,使管系在環境條件下有充分的補償能力。
7、套管式伸縮器所有活動元件不得被外部構件卡死或限制其活動范圍,應保證各活動部位的正常動作。
2月17日,中石油管道局中標LNG液化天然氣EPC承包項目祁縣、大同、臨汾液化調峰儲備集散中心項目。此項目是國內事業部繼六盤水LNG項目、潮州LNG項目之后收獲的又一LNG項目。
工程分為3個標段,~標段為祁縣液化調峰儲備集散中心項目,規模為每天100萬立方米;第二標段為大同液化調峰儲備集散中心項目,規模為每天50萬立方米;第三標段為臨汾液化調峰儲備集散中心項目,規模為每天50萬立方米。此工程包括勘察、初步設計及相關專篇、施工圖設計、設備材料的供貨、土建及安裝工程施工,并進行項目全過程管理。
此次LNG液化天然氣EPC項目上海駱盈作為很大的套管式伸縮器生產廠家,產品質量獲得了產品的,專業致力管道行業三十年,產品質量值得您的信賴。SSQ-3套管式伸縮器該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便,給長距離管路因溫差伸縮起到了很好的調節作用。套管式伸縮器該產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便,給長距離管路因溫差伸縮起到了很好的調節作用。
請點擊圖片看大圖

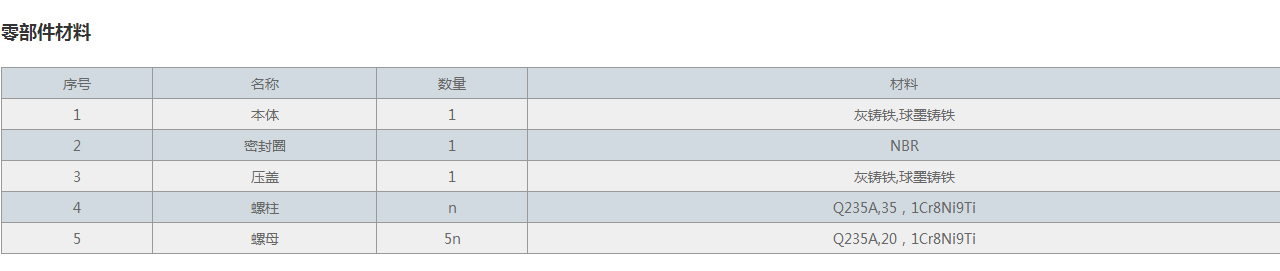

序號 | 名稱 | 數量 | 材料 |
1 | 本體 | 1 | 灰鑄鐵,球墨鑄鐵 |
2 | 密封圈 | 1 | NBR |
3 | 壓蓋 | 1 | 灰鑄鐵,球墨鑄鐵 |
4 | 螺柱 | n | Q235A,35,1Cr8Ni9Ti |
5 | 螺母 | 5n | Q235A,20,1Cr8Ni9Ti |
請點擊圖片看大圖

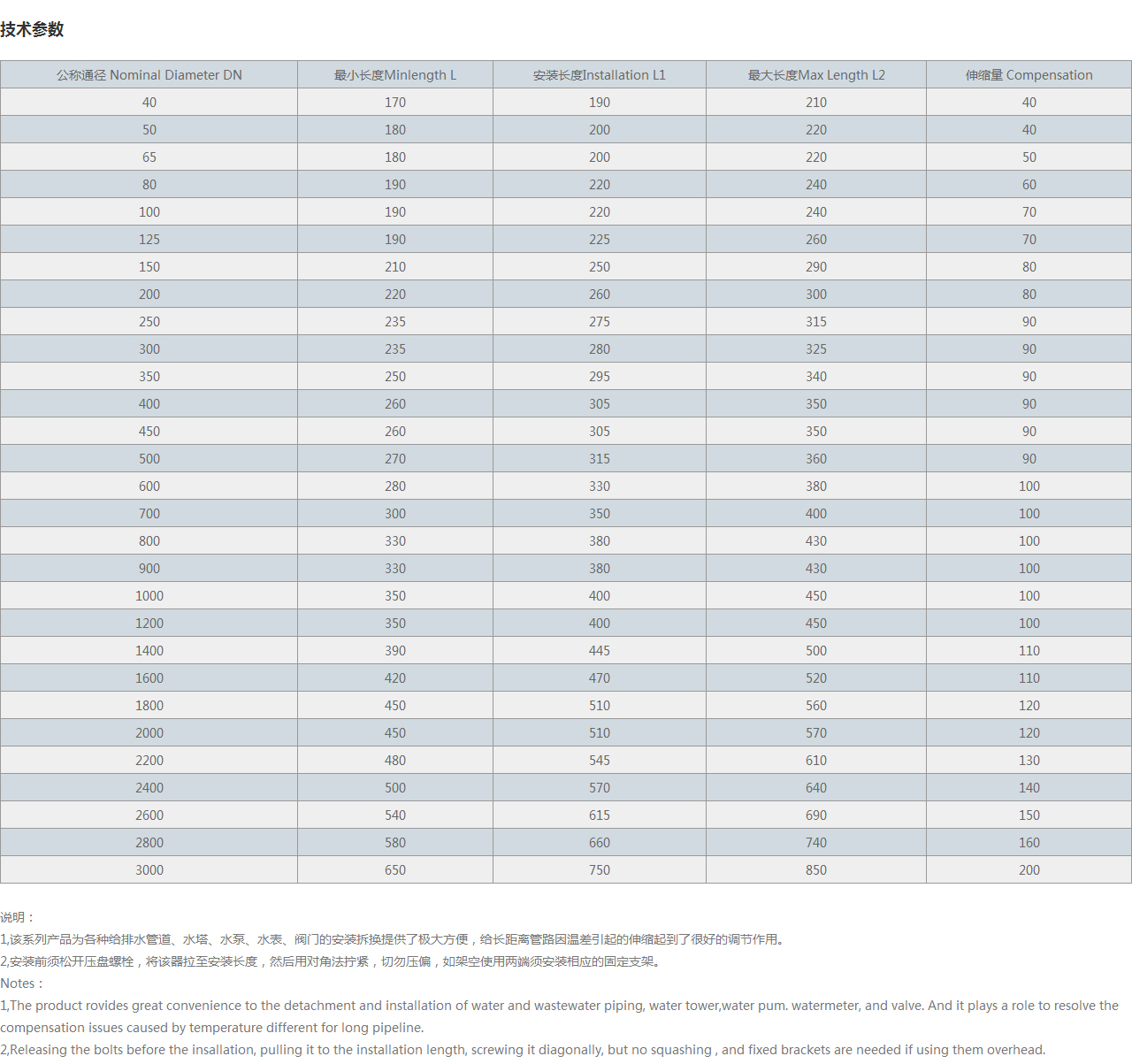

公稱通徑 Nominal Diameter DN | 很小長度Minlength L | 安裝長度Installation L1 | 很大長度Max Length L2 | 伸縮量 Compensation |
40 | 170 | 190 | 210 | 40 |
50 | 180 | 200 | 220 | 40 |
65 | 180 | 200 | 220 | 50 |
80 | 190 | 220 | 240 | 60 |
100 | 190 | 220 | 240 | 70 |
125 | 190 | 225 | 260 | 70 |
150 | 210 | 250 | 290 | 80 |
200 | 220 | 260 | 300 | 80 |
250 | 235 | 275 | 315 | 90 |
300 | 235 | 280 | 325 | 90 |
350 | 250 | 295 | 340 | 90 |
400 | 260 | 305 | 350 | 90 |
450 | 260 | 305 | 350 | 90 |
500 | 270 | 315 | 360 | 90 |
600 | 280 | 330 | 380 | 100 |
700 | 300 | 350 | 400 | 100 |
800 | 330 | 380 | 430 | 100 |
900 | 330 | 380 | 430 | 100 |
1000 | 350 | 400 | 450 | 100 |
1200 | 350 | 400 | 450 | 100 |
1400 | 390 | 445 | 500 | 110 |
1600 | 420 | 470 | 520 | 110 |
1800 | 450 | 510 | 560 | 120 |
2000 | 450 | 510 | 570 | 120 |
2200 | 480 | 545 | 610 | 130 |
2400 | 500 | 570 | 640 | 140 |
2600 | 540 | 615 | 690 | 150 |
2800 | 580 | 660 | 740 | 160 |
3000 | 650 | 750 | 850 | 200 |
說明:
1,該系列產品為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便,給長距離管路因溫差引起的伸縮起到了很好的調節作用。
2,安裝前須松開壓盤螺栓,將該器拉至安裝長度,然后用對角法擰緊,切勿壓偏,如架空使用兩端須安裝相應的固定支架。
Notes:
1,The product rovides great convenience to the detachment and installation of water and wastewater piping, water tower,water pum. watermeter, and valve. And it plays a role to resolve the compensation issues caused by temperature different for long pipeline.
2,Releasing the bolts before the insallation, pulling it to the installation length, screwing it diagonally, but no squashing , and fixed brackets are needed if using them overhead.
專業制造、專業服務,駱盈為你創造更多價值 !
不斷提升服務質量,精益求精,“真誠的服務”是駱盈永恒的主題。駱盈嚴格按照 要求,質量嚴格把關,責任到人,確保生產、銷售、服務的健康運行。加強與用戶溝通,竭誠為廣大客戶提供優質產品,至善至美服務,特此駱盈做出如下承諾:
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到規定要求,寬度超過標準。
售前服務
產品介紹,技術交流,非標產品設計,疑難解答。
售中服務
1、守信合同,保證及時供貨,隨時保持與客戶聯系
2、對特殊或復雜的產品,我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
1、駱盈產品質保期為自出廠起 12 個月,實行“三包”服務(包退、包換、包修)。
2、產品在使用中我廠定期組織技術、檢查人員進行訪問,征詢用戶對產品質量、使用狀況、改進意見等方面的反饋,以便進一步提高產品質量。
3、對用戶投訴產品質量問題,快速做出反映,售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
4、對售后服務,要求用戶填寫服務后的質量反饋表,并做出鑒定意見,共同提高駱盈的產品質量與服務質量。
1、客戶采購清單請傳真至 021-64207088 E-mail:luoying@luoyingsh.com,或來電咨詢 021-62212627。
2、收到客戶采購清單,為客戶提供產品型號選型與報價(價格清單)。
3、具體商定:交貨期、特殊要求等事宜。
訂貨須知
1、客戶對產品有特殊要求,須在訂貨合同中提供以下說明:
(1)結構長度
(2)連接形式
(3)公稱直徑、全通徑、縮徑、管道尺寸
(4)用介質及溫度、壓力范圍
(5)實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
