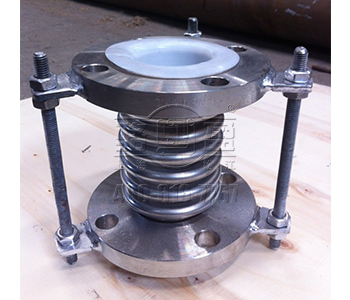

金屬波紋管的設計及特點

金屬波紋管的設計是多參數設計，設計難度系數比較大。金屬波紋管的幾何參數為：內徑、外徑、壁厚、層數、波距、波厚、波紋數、有效長度和有名結構等。金屬波紋管的性能參數為：位移、耐壓力、剛度、壽命等。        依據設計輸入條件進行幾何參數和材料的初步設計，然后應用EJMA等設計公式對性能參數進行設計、評估，如果設計不滿足要求，需要對部分參數進行再次設計，直至考慮設計規定才行，在大部分狀況下，以便進行一項實際設計，需要在多個互相分歧的設計規定中挑選一個有效的、提升的方案。提升設計的方位是保證壓力、位移、溫度的條件下，剛度盡量小。運用新型材料.新結構提升波紋管的耐壓能力和工作位移。
　　金屬波紋管特點：
　　1、性能優良
　　金屬波紋管選用多層結構，比單面結構降低剛度，提升有效位移，有利于減少閥門長度。
　　2、設計規范
　　根據閥門設計手冊有關標準中要求的小閥桿直徑、小開啟行程和波紋管受受壓的部件焊接形式而設計的，金屬波紋管部件結構合理、緊湊，有利于閥門的設計結構小型化。
　　3、實用性強
　　客戶可依據需要，根據簡單計算選擇所需產品，適用各種截止閥、閘閥閥門、調節閥等。金屬波紋管的設計計算金屬波紋管設計的理論基礎是板殼理論、材料力學、計算數學等。波紋管設計的參數較多，因為波紋管在系統中的用途不同，其設計計算的也不一樣。例如，波紋管用以力平衡元件，規定波紋管在工作范圍內其有效面積不變或變化不大，用以測量元件，規定波紋管的彈性特點是線性的；用以真空開關管作真空密封件，規定波紋管的真空密封性、徑向位移量和疲勞壽命；用以閥門作密封件，規定波紋管應具備一定的耐壓力、抗腐蝕、耐溫度、工作位移和疲勞壽命。依據波紋管的結構特點，可以把波紋管作為圓環殼、扁錐殼或圓環板所組成。設計計算波紋管也就是設計計算圓外殼、扁錐殼或團環板。
　　波紋管設計計算的參數為剛度、應力、有效面積、失穩、容許位移、耐壓力和使用壽命。
