    曲管壓力平衡補償器主要用于吸收軸向與橫向組合位移并能平衡波紋管的壓力推力。該膨脹節為波紋管式結構,內由壓力平衡波紋管和補償波紋管組成,通過壓力平衡波紋管平衡波紋補償器壓力,解除補償器以及管道的自身推力。 該膨脹節的兩端各有一個工作波紋管,中間有一個平衡波紋管,膨脹節通過受力構件(大拉桿或舌管)來承受內壓推力,因此管系只需中間固定支架。此類膨脹節只能吸收軸向位移。曲管壓力平衡補償器從根本上解決了盲板力對固定支架的推力問題,從而簡化了固定支架的設計和施工,降低了工程造價。壓力平衡型膨脹節能補償管道系統中的軸向位移,內壓推力自身平衡,本產品應用于不宜設置固定支架的高物位置管線中。

    【產品名稱】:BQYP型曲管壓力平衡補償器

    【產品別名】:平衡補償器、壓力平衡補償器

    【產品規格】:【DN32mm-DN4000mm】

    【產品壓力】:0.6-2.5MPa

    【產品】:

    【適用范圍】:【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】

    【產品材質】:碳鋼,球墨鑄鐵,不銹鋼.

    【產品顏色】:藍色,可根據客戶要求調色.

    【工作溫度】:-40度至80度

    • 質量穩定:實行全過程質量監控,細致入微,全方位檢測!
    • 價格合理:高效內部成本控制,減少了開支,讓利于客戶!
    • 交貨快捷:好生產流水線,充足的備貨,縮短了交貨期!
    • BQYP型曲管壓力平衡補償器

    在線咨詢

    購買熱線: 021-622-00727

    產品優勢

    曲管壓力平衡補償器從根本上解決了盲板力對固定支架的推力問題,從而簡化了固定支架的設計和施工,降低了工程造價。壓力平衡型膨脹節能補償管道系統中的軸向位移,內壓推力自身平衡,本產品設置在設置固定支架的高物位置管線中。
    安裝使用注意事項
    1、此類膨脹節一般應用在架空的直管線上,水平安裝。
    2、膨脹節安裝完后,所有的小拉桿須拆除。
    3、為減少膨脹節對支座的彈性反力,在安裝前可對此類膨脹節進行預拉或預壓(可通過調整其上的小拉桿實現)。

    產品特點

    曲管壓力平衡式波紋補償器安裝在管道的拐彎出或設備相連的空間管道上。它能補償軸向位移、橫向位移,而不會對管道系統或其他設備產生內壓推力。常用于泵、壓縮機、氣輪機及其他對載荷敏感的管道系統,且能吸振降噪,保證設備安全運行。

    典型案例

    上海駱盈與川東北高含硫天然氣項目進行的合作

    川東北高含硫項目(川東北項目)羅家寨氣田凈化廠~列裝置于2016年1月25日產出合格商品氣并投產,標志著中國石油與美國雪佛龍公司合作開發的川東北項目正式進入生產階段。該項目是中國陸上很大的合作開發天然氣項目之一。
    川東北項目地跨四川省和重慶市,占地面積超過800平方公里。中國石油天然氣集團公司持有51%的參與權益,優尼科東海有限公司持有49%的參與權益并擔任作業者。
    川東北羅家寨氣田設計年生產能力30億立方米。已完成5口老井修井和1口新井鉆井作業,建成3個井場,具備980萬立方米/日井口生產能力;建成30億立方米/年處理能力凈化廠一座、40萬噸/年生產能力硫磺廠一座、集氣站1個;新建集氣干線29千米。
    上海駱盈作為該項目的主要的管道補償器供應商將竭盡全力提供高效優質的曲管壓力平衡補償器,曲管壓力平衡式波紋補償器安裝在管道的拐彎出或設備相連的空間管道上。它能補償軸向位移、橫向位移,而不會對管道系統或其他設備產生內壓推力。常用于泵、壓縮機、氣輪機及其他對載荷敏感的管道系統,且能吸振降噪,保證設備安全運行。
    繼~列裝置投產后,第二、三列裝置將陸續投產,實現羅家寨氣田全面達產。

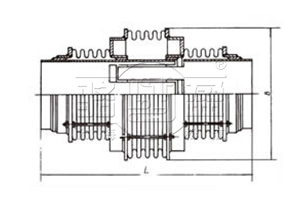

    產品示意圖

    BQYP型曲管壓力平衡補償器

    零部件材料

    請點擊圖片看大圖

    技術參數

    請點擊圖片看大圖

    BQYP型曲管壓力平衡補償器

    公稱通徑

    Nominal

    Diameter

    DNmm

    總波數

    Sum of

    wave n



    n1/2n2n1大管波數

    Number of wave (big pipe)n1小管波數

    Number of wave

    (small pipe)

    壓力等級

    Pressure

    grade Mpa

    徑向外型很大尺寸

    Max radial size

    mm

    壓力對應的產品長度

    Pressure and related length

    Lmm

    0.25 0.6

    接管J型

    Connection tube J

    法蘭F型

    Flange

    F

    軸向補償量

    Axial compensation mm

    軸向剛度

    Axial Stiffness N/mm

    0.25Mpa 0.6Mpa 0.25Mpa 0.6Mpa 0.25Mpa 0.6Mpa
    600 12 4/8 85/1050 53/4410 1173 1220 2000 2250 2024 2274
    18 6/12 123/700 80/2940 2300 2600 2324 2624
    24 8/16 165/525 106/2200 2700 2950 2724 2974
    700 12 4/8 82/1347 54/4945 1331 1365 2000 2250 2024 2274
    18 6/12 123/898 80/3297 2300 2600 2324 2624
    24 8/16 163/674 108/2473 2700 2950 2724 2974
    800 12 4/8 98/1003 45/7228 1474 1520 2000 2250 2024 2274
    18 6/12 146/668 68/4819 2300 2600 2324 2624
    24 8/16 195/501 90/3614 2700 2950 2724 2974
    900 12 4/8 106/1075 55/4628 1634 1670 2000 2250 2024 2274
    18 6/12 159/716 83/3085 2300 2600 2324 2624
    24 8/16 212/537 110/2314 2700 2950 2724 2974
    1000 12 4/8 108/0036 54/5042 1808 1840 2000 2250 2024 2274
    18 6/12 162/758 82/3362 2300 2600 2324 2624
    24 8/16 215/568 108/2521 2700 2950 2724 2974

    產品服務

    專業制造、專業服務,駱盈為你創造更多價值 !
    不斷提升服務質量,精益求精,“真誠的服務”是駱盈永恒的主題。駱盈嚴格按照 要求,質量嚴格把關,責任到人,確保生產、銷售、服務的健康運行。加強與用戶溝通,竭誠為廣大客戶提供優質產品,至善至美服務,特此駱盈做出如下承諾:

    產品標準
    產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到規定要求,寬度超過標準。
    售前服務
    產品介紹,技術交流,非標產品設計,疑難解答。
    售中服務
    1、守信合同,保證及時供貨,隨時保持與客戶聯系 2、對特殊或復雜的產品,我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
    售后服務
    1、駱盈產品質保期為自出廠起 12 個月,實行“三包”服務(包退、包換、包修)。
    2、產品在使用中我廠定期組織技術、檢查人員進行訪問,征詢用戶對產品質量、使用狀況、改進意見等方面的反饋,以便進一步提高產品質量。
    3、對用戶投訴產品質量問題,快速做出反映,售后服務人員在 24-36 小時(省外 48 小時)趕赴現場。
    4、對售后服務,要求用戶填寫服務后的質量反饋表,并做出鑒定意見,共同提高駱盈的產品質量與服務質量。

    訂貨流程與須知

    1、客戶采購清單請傳真至 021-64207088 E-mail:luoying@luoyingsh.com,或來電咨詢 021-62212627。
    2、收到客戶采購清單,為客戶提供產品型號選型與報價(價格清單)。
    3、具體商定:交貨期、特殊要求等事宜。


    訂貨須知
    1、客戶對產品有特殊要求,須在訂貨合同中提供以下說明:
    (1)結構長度
    (2)連接形式
    (3)公稱直徑、全通徑、縮徑、管道尺寸
    (4)用介質及溫度、壓力范圍
    (5)實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
    2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
    3、如由客戶提供確定的產品類型和型號時,客戶應正確說明其型號的含義和要求,在供需雙方理解一致的條件下簽訂合同。
